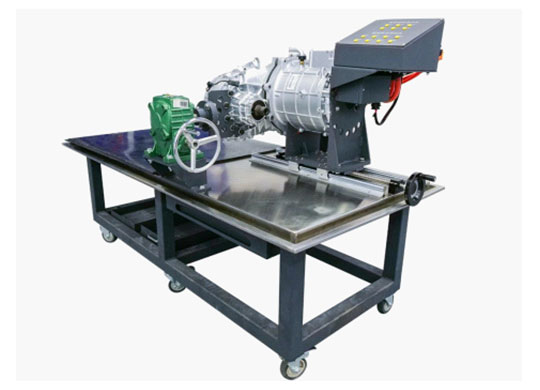

ZRXNYQD-19動力總成拆裝工作臺

一、產品簡介：電驅動總成拆裝工作平臺采用比亞迪動力總成為基礎，配套專用翻轉架連接機構，便于對比亞迪動力總成拆裝檢測、維修考核，配套360°任意角度旋轉、固定的翻轉架，可對動力總成的主、副軸齒輪組等磨損情況的分析檢測，對副軸與差速器高度、深度的數據測量和調整練習，對副軸與差速器調整墊片選擇的計算練習等。

二、技術要求

（1）桌面承重面板采用10cm厚度木板，面板上裝有優質不銹鋼折彎面板，不銹鋼材質，耐腐蝕，易清潔，受力均勻，承重能力強。

（2）平臺設計了電動機與變速箱分離絲桿機構以及變速箱360°任意翻轉結構，使動力總成拆裝輕便快捷。電動機與變速器分離不需手動操作，有效防止學員訓練中的事故隱患。

（3）平臺臺面四周設計了油槽，齒輪拆卸、清洗、安裝時油污直接可以回流到集油裝置，保持環境整潔。

（4）平臺采用上下雙層結構梁支撐，承重大梁采用80*40的U型型材制作而成，安全穩固。

（5）平臺采用鋼質材料，可承受不低于1噸的有效載荷。

（6）平臺有效解決了學員動力總成拆裝與調試的高頻率技能訓練。

（7）平臺配置變速箱齒輪、軸承、油封、卡簧等拆卸部件放置鈑金一套，避免隨意擺放拆卸零部件導致丟失或磨損。

（8）電驅動總成包括電機總成、變速器、電機控制器、相關傳感器、輸入輸出接口等部分，具備拆裝調試功能；

（9）包含液壓機、軸承拆裝檢測工裝、旋變檢測工裝等。

1）旋變檢測工裝可為旋變傳感器提供勵磁電流；

2）利用專用工具可旋轉電機轉子；

3）可進行旋變信號的動態波形檢測；

三、技術參數電機參數滿足：

最大輸出扭矩：≥310N.m

額定扭矩：≥160N.m

最大輸入功率：≥160kW

額定功率：≥80kW

最大輸出轉速：≥12000rpm
