產品名稱：[ZRXNYC-02純電動汽車能量管理系統示教板]
上海中人專業提供ZRXNYC-02純電動汽車能量管理系統示教板,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRXNYC-02純電動汽車能量管理系統示教板，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRXNYC-02純電動汽車能量管理系統示教板，是中人公司的品質效益保障教學產品。
文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：
ZRXNYC-02純電動汽車能量管理系統示教板
ZRXNYC-02純電動汽車能量管理系統示教板

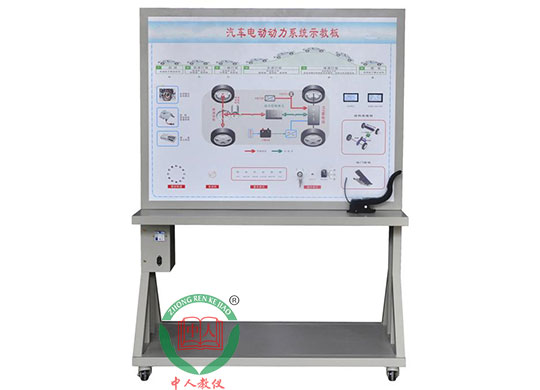

參考圖片
一、概述
本設備可展示純電動汽車能量系統，態模擬系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態，動態展示純電動汽車能量系統工況。
適用于各院校對《新能源汽車與電力電子技術》純電動汽車能量系統的教學需要。
二、功能特點
1.完整展示了純電動汽車能量管理系統，可以動態模擬純電動汽車的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態。
2.示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板UV平板噴繪打印有永不褪色的彩色電路圖與工作原理示意圖。
3.示教板面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，設有一臺模擬電機用來演示電動機的工作狀態。
4.示教板面板部分采用1.5mm厚冷板沖壓成形框架結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
5.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術規格
1.外接電源：交流220V±10% 50Hz(充電工況）
2.工作電壓：220V
3.工作溫度：-40℃～+50℃
4.外形尺寸：1240×600×1700mm(長×寬×高)
5.工作溫度：-40℃～+50℃
6.設備顏色：標準7032等
7.設備鋼管：40*40*3mm
8.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
9.移動腳輪：100*60mm
四、基本配置(每臺)
|
序號
|
名稱
|
規格型號
|
單位
|
數量
|
|
1
|
原理面板
|
彩色原理圖/4mm鋁塑板UV平板噴繪
|
套
|
1
|
|
2
|
啟動開關
|
配套
|
套
|
1
|
|
3
|
油門踏板
|
配套
|
套
|
1
|
|
4
|
檔位開關
|
配套
|
套
|
1
|
|
5
|
制動開關
|
配套
|
套
|
1
|
|
6
|
數字轉速表
|
配套
|
套
|
1
|
|
7
|
電流指示表
|
配套
|
套
|
1
|
|
8
|
發光二極管閃光燈燈條
|
配套
|
套
|
1
|
|
9
|
電子油門踏板
|
配套
|
套
|
1
|
|
10
|
模擬電機
|
配套
|
套
|
1
|
|
11
|
12V開關電源
|
配套
|
套
|
1
|
|
12
|
繼電器
|
配套
|
套
|
1
|
|
13
|
保險絲盒
|
配套
|
個
|
1
|
|
14
|
故障設置和考核系統
|
配套
|
套
|
1
|
|
15
|
移動臺架(帶自鎖腳輪裝置)
|
1240×600×1700mm(長×寬×高)
|
臺
|
1
|
|
16
|
教師手冊
|
配套
|
套
|
1
|
|
17
|
合格證與保修卡
|
配套
|
套
|
1
|
