產品名稱：[ZRJX-DP機構創新設計、拼裝及運動分析實驗臺]

---

上海中人專業提供ZRJX-DP機構創新設計、拼裝及運動分析實驗臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRJX-DP機構創新設計、拼裝及運動分析實驗臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRJX-DP機構創新設計、拼裝及運動分析實驗臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ZRJX-DP機構創新設計、拼裝及運動分析實驗臺

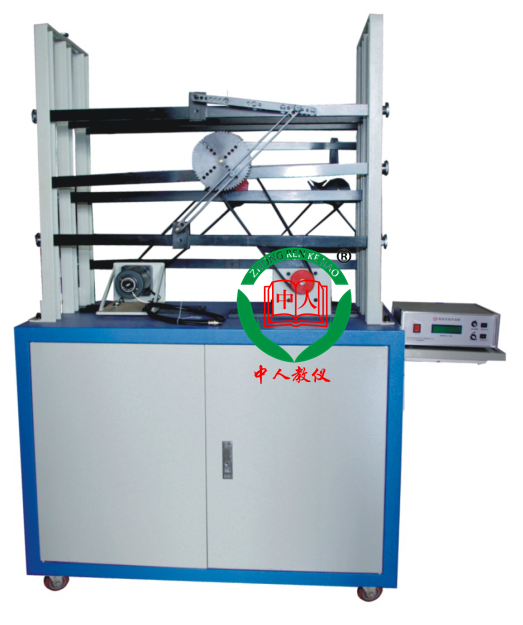

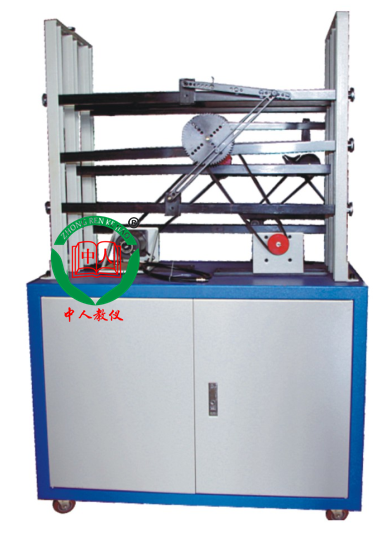

ZRJX-DP機構創新設計、拼裝及運動分析實驗臺

A型

一、主要實驗內容

1、機構創新設計及拼裝。2、典型機構的虛擬設計。3、對典型機構約三維運動仿真及設計拼裝。4、實用機構設計拼裝。

二、主要性能特點

1、實驗臺采用一臺二架約結構，可供二組學生使用，同時二組同學之間可協作實驗。

2、具有齊備構件庫:

包括: 1、桿構件(出種長度規格); 2、連接銷(12種); 3、轉動座(活動固定用); 4、槽輪組件; 5、凸輪組件;6、齒輪組件( 直齒、蝸輪蝸桿) ;7、棘輪組件;8、帶傳動組件;9、傳動組件; 10、關節軸承組件;11、動力組件(變速電機) ;12、工作模擬組件(模擬工作對象)。

三、主要技術參數

1、電機功率: 60W ，傳動比15: 1，數量2臺

2、每臺配桿六根，長度為1000mm

3、構件數量多達40個

4、臺架尺寸:為1200*2200*600    1臺架重量為: 280kg

B型

一、主要實驗內容
1、機構創新設計及拼裝。
2、典型機構的虛擬設計及運動特性分析。
3、任意活動構件你運動檢測與分析(位移、速度加速度)。
4、對典型機構約三維運動仿真及設計拼裝。
二、主要性能特點
1、實驗臺采用一臺二架結構，可供.二組學生使用，同時二組同學之間可協作實驗。
2、具有齊備構件庫。
三、主要技術參數
1、電機功率:60W傳動比15:1數量2臺
2、直線位移傳感器1只，行程200mm
3、角位移傳感器2只:360p/r
4、每臺配桿八根，長度為1000mm
5、實驗臺零件數量為
6、檢測系統單片機型號Mega 系列
7、臺架尺寸: 為1200*2200*600 1臺架重量為:280kg

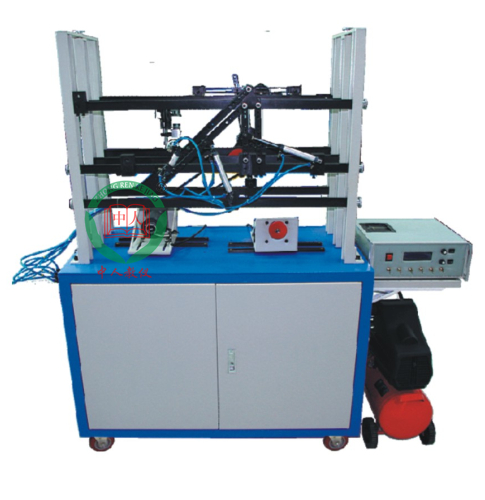

C型

一、主要實驗內容

1、機構創新設計及拼裝。

2、典型機構的虛擬設計及運動特性分析。

3、任意活動構件你運動檢測與分析(位移、速度加速度)。

4、對典型機構約三維運動仿真及設計拼裝。

5、可編程邏輯控制器(PLC) '氣缸編程實訓。

6、挖掘機、推土機、松土機機構模型拼裝

二、主要性能特點

1、實驗臺采用一臺: 二架結構，可供二組學生使用，同時: 二組同學之間可協作實驗。

2、具有齊備構件庫。

3、配備PLC 工程實訓應用機構。

三、主要技術參數

1、電機功率: 60W 傳動比15:1數量2臺

2、直線位移傳感器1只，行程200mm

3、角位移傳感器2只:360p/r

4、每臺配桿八根，長度為1000mm

6、檢測系統單片機型號Mega系列

7、通訊[ 1類型為: RS-232

8、臺架尺寸: 為1200*2200*600   1臺架重量為: 290kg
