產品名稱：[ZRDG-WS維修電工綜合實訓考核平臺]

---

上海中人專業提供ZRDG-WS維修電工綜合實訓考核平臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRDG-WS維修電工綜合實訓考核平臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRDG-WS維修電工綜合實訓考核平臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ZRDG-WS維修電工綜合實訓考核平臺

ZRDG-WS維修電工綜合實訓考核平臺

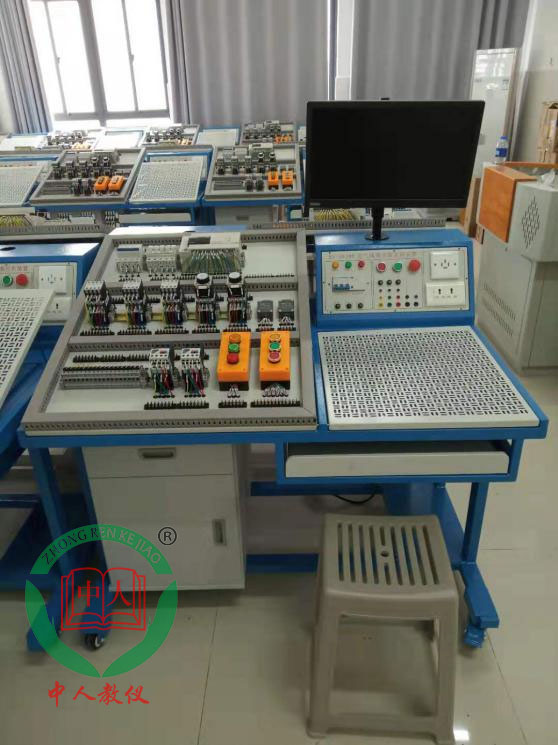

參考圖片

一、概述

設備由鋼板制作的考核平臺、網孔板設備和電源裝置等組成。根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓。使用完畢的元件、器件和部件，從設備上拆下，集中保管，損壞和丟失少。設備配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。

二、設備技術指標

1.外型：整體尺寸1200mm×850mm×1000mm（±10mm）；

2.設備的材料：鈑金、木柜結構；

3.電源：

1)輸入：三相AC 380V ±10% 50HZ 三相五線 ；

2)固定交流輸出：三相五線  380V 接插式1組、220V接插式1組、220V插座式1組，380V插座式1組

4.保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA，帶電源指示。

三、設備結構功能

設備由實訓屏（內置電源）、實訓桌（含鍵盤）、儲物柜三大部分組成。鋼制表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；

實訓桌左側安裝有角度可以調節的嵌入式的考核平臺1張，所有元器件均采用端子引出，學生接線只需在端子上進行接線，可以有效的保護元器件，轉接端子采用接插兩用端子排，方便與元器件和實訓電源屏的連接，右側裝有網孔板一塊，角度可調嵌入式安裝；實驗桌底部裝有至少4個導向輪，方便設備移動；儲物柜采用標準結構和抽屜式，用于存放工具以及實訓資料。電腦通過可調節電腦支架安裝于電源屏的上方。

四、設備可完成的典型實訓項目舉例

1.電動機點動與連續轉動電路連接實訓；

2.按鈕聯鎖的電動機正、反轉電路連接實訓；

3.接觸器聯鎖的電動機正、反轉電路連接實訓；

4.接觸器和按鈕雙重聯鎖的電動機正、反轉電路連接實訓；

5.兩地控制的電動機控制電路的安裝；

6.電動機定子繞組串聯電阻啟動控制電路連接實訓；

7.按鈕切換的Y－△啟動控制電路的連接實訓；

8.電動機半波整流能耗制動控制電路連接實訓；

9.電動機全波整流能耗制動控制電路連接實訓；

10.電動機反接制動控制電路連接實訓；

11.電動機順序啟動控制電路連接實訓；

12.電動機定時運轉控制電路連接實訓；

13.PLC控制的三相異步電動機正反轉控制

14.PLC控制的三相異步電動機Y-△啟動控制

15.PLC控制的三相異步電動機降壓啟動控制

16.PLC控制的三相異步電動機能耗制動控制

17.變頻器功能參數設置與操作

18.變頻器報警與保護功能

19.多段速度選擇變頻調速

20.外部端子點動控制

21.控制電機正反轉運動控制

22.控制電機運行時間操作

23.瞬間停電變頻器參數設定

24.外部電壓變頻調速

25.外部電流變頻調速

26.三相異步電動機的變頻開環調速

27.PLC控制變頻器調速

五、設備的配置



原文網址：http://www.extendyourreality.com/proshow.asp?ID=1362

---

尊敬的用戶： 如果您對我們的ZRDG-WS維修電工綜合實訓考核平臺比較滿意，想要建設與ZRDG-WS維修電工綜合實訓考核平臺相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ZRDG-WS維修電工綜合實訓考核平臺。
售后：我們承諾在質保期內，若ZRDG-WS維修電工綜合實訓考核平臺出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ZRDG-WS維修電工綜合實訓考核平臺故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ZRDG-WS維修電工綜合實訓考核平臺零部件僅收成本費的。

---
