微機廠用變保護測控實訓裝置,微機廠用電力實驗裝置是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下微機廠用變保護測控實訓裝置,微機廠用電力實驗裝置。這樣能對用戶選型有非常大的幫助。
微機廠用變保護測控實訓裝置,微機廠用電力實驗裝置

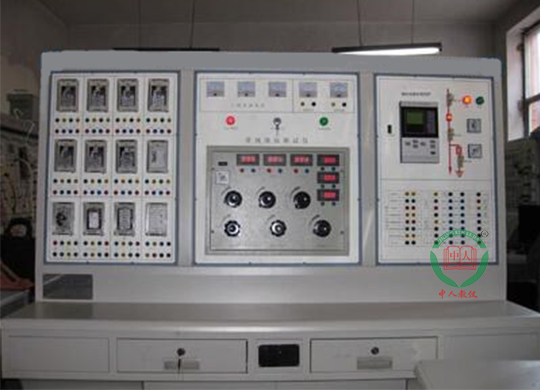

產品名稱：微機廠用變保護測控實訓裝置
產品型號：ZRDL-JB22
產品品牌：中人
產品適用范圍：該實驗裝置不僅可以滿足本科生《電力系統分析》、《電力系統自動化》、《電力系統繼電保護》、《電機學》、《工廠供電》、《電力系統調度自動化》等課程多層次的實驗教學、實訓要求、還為研究生、相關專業老師和工程技術人員進行發電廠自動化、變電站監控、電力系統運行研發提供實驗對象。
實驗項目：
◆常規繼電器特性試驗
電流繼電器特性實驗
欠電壓繼電器特性實驗
過電壓繼電器特性實驗
中間繼電器特性實驗
時間繼電器特性實驗
信號繼電器特性實驗
沖擊繼電器特性實驗
電流速斷保護實驗
定時限過電流保護實驗
過電壓保護實驗
過負荷保護實驗
過電流保護實驗
低電壓啟動過電流保護實驗
◆數字配電變保護
三相三段五時限過電流保護實驗
負序電流速斷實驗
過負荷保護實驗
負序反時限保護實驗
高壓側零流兩段五時限保護實驗
低壓側零流兩段兩時限及零流反時限保護實驗
過電壓保護實驗
低電壓保護實驗
本體保護實驗
故障錄波、事故記錄、告警記錄、通信等功能
技術指標>
1、基本參數
1)型號:ZRDL-JB22
2)供電電源:三相五線AC380V,
3)頻率:50Hz;
4)功率:1.5KW
5)實驗臺尺寸:2100mmx820mmx1610mm(長x寬x高,鋼質噴塑結構)
6)重量:230kg
2、絕緣性能
絕緣電阻:裝置所有電路與外殼之間絕緣電阻在標準試驗條件下,不小于100MΩ
介質強度:裝置所有電路與外殼的介質強度能耐受交流50Hz,電壓2KV(有效值),歷時1min試驗,而無絕緣擊穿或閃絡現象。當復查介質強度時,試驗電壓值為規定值的75%
3、沖擊電壓
導電部分對外露的非導電金屬部分及外殼之間,在規定的試驗大氣條件下,能耐受幅值為5KV的標準雷電波短時沖擊檢驗。
4、抗干擾能力
裝置能承受GB/T14598.13規定的頻率為1MHz及100KH衰減振蕩波(第一個半波電壓幅值共模為2.5KV,差模為1K)脈沖干擾試驗;
裝置能承受GB/14598.14規定的嚴酷等級為Ⅳ級的靜電放電干擾試驗;
裝置能承受GB/T14598.9規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗;
裝置能承受GB/T14598.10規定的嚴酷等級為ⅣV級的快速瞬變干擾試驗。
5、機械性能
工作條件:裝置能承受嚴酷等級為1級的振動響應、沖擊響應檢驗;
運輸條件：裝置能承受嚴酷等級為1級的振動耐久、沖擊耐久及碰撞檢驗。
6、環境溫度
工作:-10℃~+50℃
貯存:-25℃~+70℃;在極限值下不施加激勵量,裝置不出現不可逆變化,溫度恢復后裝置應能正常工作;
大氣壓力:86-106kPa(相當于海拔高度2km及以下)
相對濕度:不大于95%,無凝露;
其它條件:裝置周圍的空氣中不應含有帶酸、堿、腐蝕或爆炸性的物質。
裝置主要配置
裝置中所配置的軟件和硬件均為工業級產品,并在國內電力系統中有廣泛的應用。
數字配電變保護測控裝置
V-1系統故障發生器
電流繼電器
欠電壓繼電器
過電壓繼電器
中間繼電器
時間繼電器
信號繼電器
沖擊繼電器
裝置簡介
ZRDL-JB22微機廠用變保護測控實訓裝置是我公司依據高等院校電氣工程及其自動化專業本科生教材研制的新一代工業級多功能綜合實驗裝置。該實驗裝置功能齊全,自動化程度高,遵循國家相關標準,操作規范符合電力系統實際操作規程。
